Осмотр деревянных конструкций, используемых при строительстве Павильона
Фото 1 – План деревянных конструкций кровли

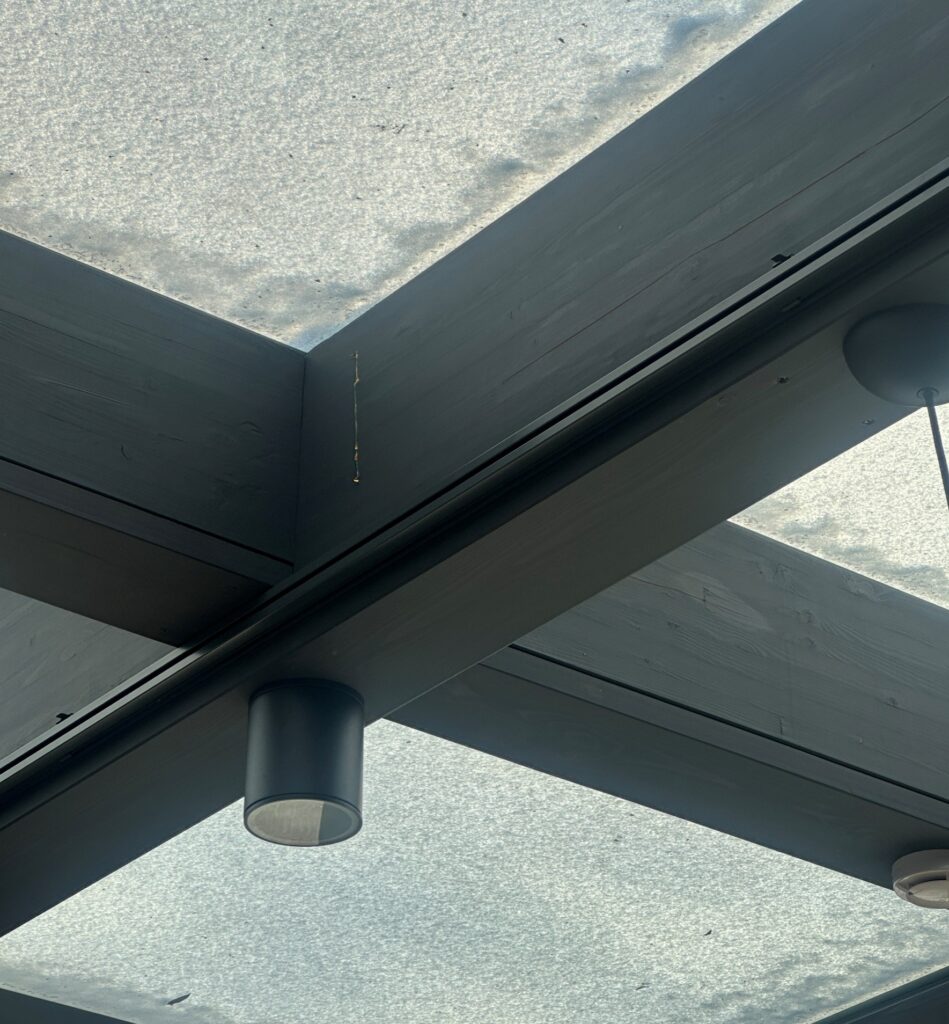

Фото 2 – Общий вид деревянных конструкций
В ходе осмотра, дефектов, влияющих на несущую способность и безопасность эксплуатации конструкций не выявлено, однако выявлены различные пороки древесины. По результатам исследования предоставленной документации, класс требуемой древесины определить невозможно. В рамках исследования класс примененной древесины определяется в результате визуального осмотра и наличия тех или иных пороков в соответствии с требованиями нормативно-технической документации согласно ГОСТ 20850-2014
8.2 Качество древесины оценивают визуально.
Результаты визуального осмотра:
1. Наличие смоляных карманов.
2. Наличие рассохшихся сучков с максимальной плотностью плотностью 9шт/п.м.

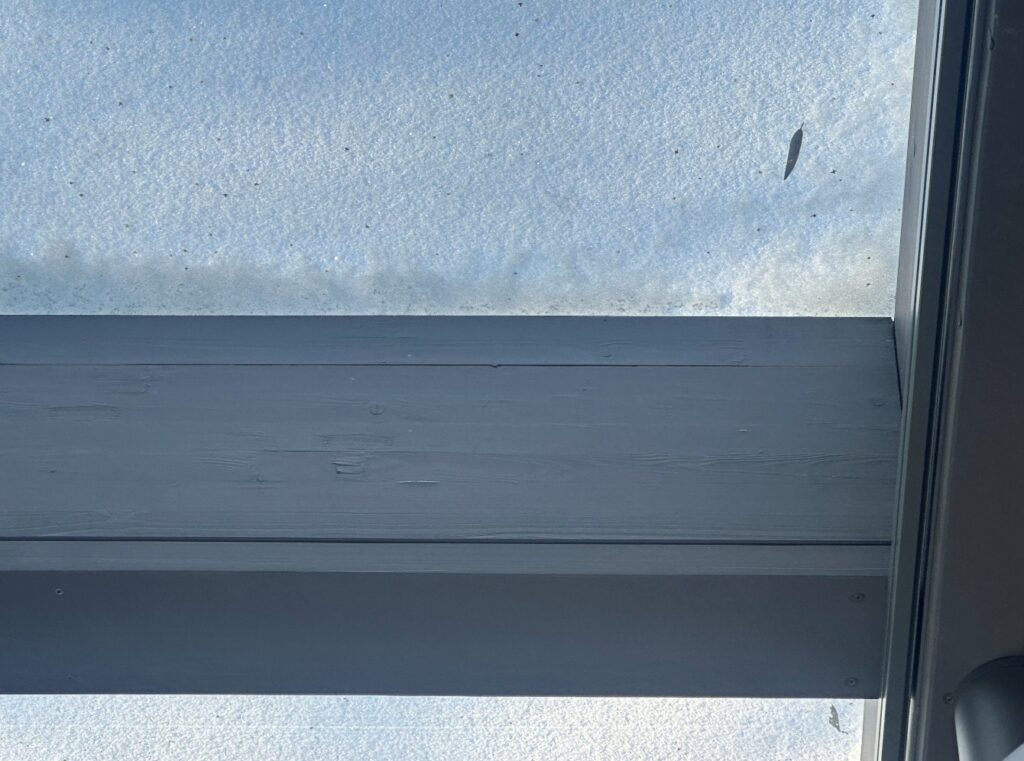

3. Трещины вследствие рассыхания древесины по швам склейки составных элементов бруса. По характеру трещин в балках (при осмотре видны все слои склеенного пакета с четкими контурами каждого элемента и трещинами по слоям), можно сделать вывод что склейка выполнена методом «на гладкую фугу»
Склейка на гладкую фугу — это способ соединения гладких деталей древесины, при котором кромки деталей просто промазываются клеем и состыковываются.
Согласно проекту, конструкции здания должны выполнятся из следующих материалов:
Фактически геометрические характеристики конструкций совпадают с требованиями проекта.
Данный материал должен соответствовать паспорту качества, выпущенному для данной продукции.
В данном случае имеется нарушение требований ГОСТ 11047-90 не выявлено, однако имеются выпадающие и рассохшиеся сучки, не заделанные пробками согласно п. 1.1.8, что не является грубым нарушением влияющим на несущую способность конструкций, но портит визуальный облик.
Согласно ГОСТ 20850-2014
4.7 По качеству поверхности конструкции подразделяются на два класса: ВК — высокое внешнее (визуальное) качество: для конструкций, видимых в интерьере или экс терьере, например, в жилых и общественных зданиях и сооружениях; ПК — промышленное качество: для конструкций, к которым не предъявляются высокие эстетические требования, например, в промышленных и сельскохозяйственных зданиях и сооружениях, складах, закрытых пространствах междуэтажных и чердачных перекрытий и стен, стропил, зданий и сооружений класса 3 функционального назначения.
6.2.1 Слои должны соответствовать требованиям 1 ,2 или 3 сорта по ГОСТ 8486 либо одного из следующих классов прочности: С16, С18, С20, С22, С24, С27, СЗО, С35 и С40 с нормированными показателями прочности, жесткости и плотности древесины по ГОСТ 33080
6.3.3 Склеивание пакетов из многослойных элементов в блоки осуществляется в соответствии с технологическим регламентом. Давление прикладывают с помощью струбцин, устанавливаемых с шагом не менее 1 м. Следует использовать клеи, прошедшие испытания с толщиной клеевой прослойки 2 мм. При необходимости вклеивания стержней, этот процесс осуществляется до снятия давления.
В данном случае конструкции имеют класс ВК – высокое качество (для элементов, находящихся на виду). В ходе осмотра установлено что имеются выпадающие сучки диаметром более 10мм, которые должны быть заделаны пробками.
Согласно ГОСТ 8242-88
2.2.3. Допускаемые частично сросшиеся сучки диаметром до 15 мм, сучки несросшиеся, гнилые и табачные диаметром до 10 мм должны быть зашпатлеваны; сучки, размеры которых превышают указанные, должны быть заделаны пробками.
Пороки на нелицевых поверхностях (включая кромочные сучки) допускается не заделывать.
Допускаемые червоточины, трещины, выщербины, вырывы, вмятины и запилы на лицевой поверхности должны быть зашпатлеваны.
В деталях под прозрачное покрытие на лицевой поверхности не допускается более одной заделки пробкой на 1 м длины детали. Допускается шпатлевание деталей под цвет древесины.
По согласованию изготовителя с потребителем пороки, подлежащие шпатлеванию в деталях, поставляемых без отделочного покрытия, допускается не заделывать.
Согласно п.2.2.3 несросшиеся сучки должны быть зашпатлеваны. Фактически шпатлевание не производилось.
В рамках исследования был выполнен осмотр светопрозрачной кровли с использованием алюминиевого профиля Raico.
По результатам осмотра светопрозрачных конструкций остекления установлено:

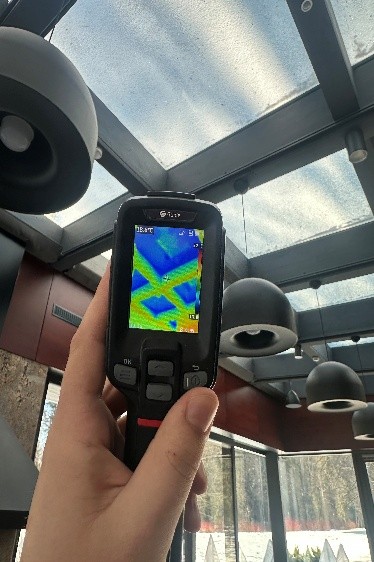

- Мостики холода отсутствуют;
- Следов протечек не обнаружено;
- Один стеклопакет разбит.
Из вышеперечисленного следует, что дефекты, допущенные при монтаже остекления отсутствуют, а именно герметизация стыков, установка остекления, монтаж профиля выполнена качественно.
Повреждение стеклопакета произошло по причине деформации основания (рассыхания) из деревянных балок.
По результатам исследования деревянных конструкций, установлено:
- Дефектов, влияющих на несущую способность конструкций не обнаружено.
- Дефектов установки светопрозрачных конструкций кровли с использование алюминиевого профиля Raico не обнаружено.

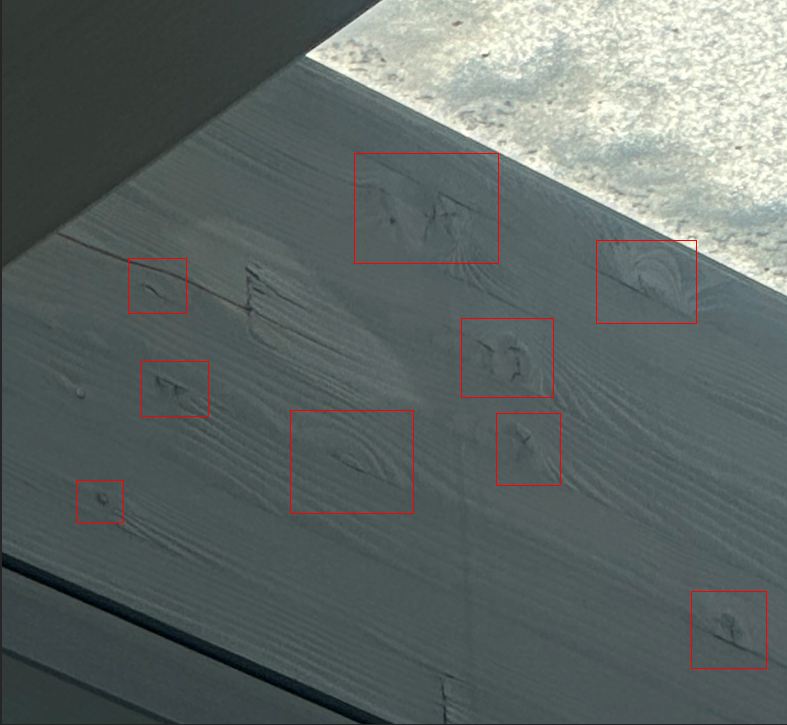

- Имеются многочисленные визуальные дефекты, а именно горизонтальные трещины по слоям клееных элементов, вываливающиеся сучки, трещины в сучках.
- Покрытие выполнено прозрачным. Структура древесины не скрыта под лакокрасочными материалами, пороки и дефекты видны.
- Класс сырья, из которого производилась склейка бруса соответствует 2 классу по ГОСТ 8486-86.
- Шпатлевание и заделка сучков не выполнена на этапе монтажа и отделки конструкций.
- Выявленные трещины возникли по причине чрезмерного рассыхания древесины из-за сырья недостаточного качества. Данные трещины являются усушечными. Их раскрытие вызвано недостаточным качеством сушки (избыточная влажность) исходного материала, а также пороками древесины из-за ее низкого класса. Проверка качества исходного сырья в середине бруса невозможна.
